РГ6G-1 исп.2 Устройство защиты сетей Ethernet

Артикул: Грозозащита

Устройство защиты РГ6G-1 исп.2 (0.25 стандарт) - Грозозащита 10/100/1000 Мбит/с с гальванической развязкой без PoE без заземления.

Подробнее

1 779 ₽/шт

Много

- +

В корзину

Характеристики

Производитель

Info-Sys

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
В наличии

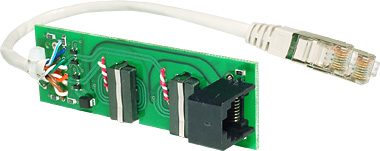

Устройство защиты Ethernet РГ6

Исполнение 1	Исполнение 2

НАЗНАЧЕНИЕ

Предназначено для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100/1000Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. В основе работы устройства лежит принцип высоковольтной трансформаторной развязки защищаемого оборудования и подключаемого кабеля. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты. Трансформаторы устройства выполнены по планарной технологии (на основе многослойных печатных плат). Такая конструкция обеспечивает сочетание крайне низких потерь полезного сигнала в очень широком диапазоне частот при передаче данных со скоростью 10/100 Мб/С и высокой электрической прочности межобмоточной изоляции.

По сравнению с другими аналогичными устройствами данное изделие обладает следующими преимуществами:

Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
Высокая стойкость. Способность выдерживать высокие напряжения (до 15000 вольт!!!) при сохранении работоспособности.
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 2 метра).
Защитный чехол выполнен из пожаробезопасного самозатухающего полиэтилена.

Совокупность перечисленных выше качеств позволяет рекомендовать применение данного устройства для защиты кабельных сегментов в условиях, когда невозможно проложить линию защитного заземления в помещение, где устанавливается устройство.

МАРКИРОВКА

РГ6G.Х-1
РГ6 .X-1

Количество портов
Номер технологической модификации
Fast Ethernet – отсутствие буквы, Gigabit Ethernet – буква G;

ПОДКЛЮЧЕНИЕ

Устройство подключается в разрыв кабеля и защищаемого оборудования. Если в помещении, где производится установка устройства, электрическая проводка выполнена по трех проводной схеме TN-S, то рекомендуется использовать устройство РГ5, которое обеспечивает более высокий уровень защиты оборудования.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

Fast Ethernet (100M)

Gigabit Ethernet (1G)

Основные параметры

Подключение кабеля		Розетка RJ-45
Подключение оборудования	Исполнение 1	Розетка RJ-45
	Исполнение 2	Вилка RJ-45
Защищаемые проводники	Fast Ethernet (100 M)	1,2,3,6
	Gigabit Ethernet (1 G)	1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот 5 - 95 МГц		< 0,4 ДБ
Возвратные потери на частоте:	10 МГц	< 30 дБ
	50 МГц	< 20 дБ
	100 МГц	< 15 дБ
Переходное затухание между каналами на частоте 90 МГц		> 30 ДБ
Проходная емкость ВХОД - ВЫХОД		< 110 пФ
Испытательное напряжение ВХОД - ВЫХОД		15000 В
Разброс параметров по каналам		< 10%
Размеры (без соединительного кабеля)		94 х 28 х 20 мм
Вес		50 Гр.

Варианты формирования заказа:

1. Исполнение 1 или Исполнение 2.
2. Исполнение 2. Длина соединительного кабеля от 0,25 до 1,75м (0.25, 0.5, 0.75, 1.0, 1.25, 1.5, 1.75). Стандартное исполнение - 0.25м.
