Elsys-LP

Описание

ELSYS Elsys-LP предназначено для предотвращения выхода из строя устройств передачи видеосигнала по протяженным симметричным линиям связи Elsys-RTTV при возникновении в линии связи высоковольтных помех большой энергии во время грозовых разрядов в атмосфере.Для эффективной защиты системы передачи видеосигнала соответствующий контакт устройства должен быть соединен с шиной заземления как на приемной, так и на передающей стороне линии связи.

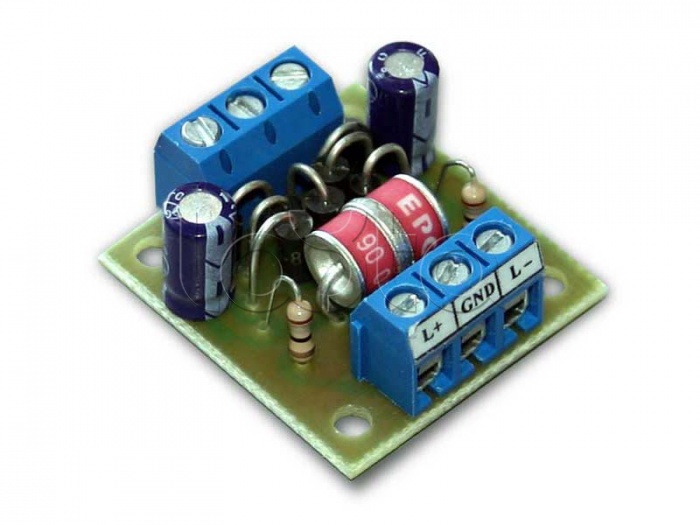

ELSYS Elsys-LP включается в разрыв симметричной линии на выходе передатчика и на входе приемника видеосигнала. Выполнено в виде печатной платы с клеммными соединителями. ELSYS Elsys-LP устанавливается в погодозащитные кожухи телекамер, герметичные обогреваемые боксы, распределительные блоки на пунктах сбора видеоинформации и т. п. и не требует электропитания.

Технические характеристики ELSYS Elsys-LP
Напряжение ограничения 1-й уровень,В 350 2-й уровень,В 6,8
Полоса пропускания по уровню -3Дб, Мгц не менее 6,5
Максимальный размах входного сигнала,В 6
Сопротивление потерь,не
