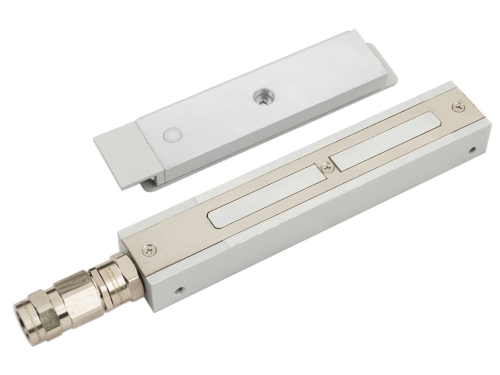

AL-FM-S01-H12B (кабель 2м)
Описание
Электромагнитный взрывозащищенный замок AL-FM-S01 разработан на смену замкам MAL-FL и MAL-FE. Замок с встроенным устройством контроля магнитного потока (на основе датчика Холла) или с магнитоконтактным датчиком положения (герконом) предназначен для применения в подземных выработках шахт и рудников и их наземных строениях, в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011, отраслевым Правилам безопасности, а также согласно специальным условиям безопасного применения (знак «Х» в маркировке взрывозащиты).
Замок предназначен для применения в системах контроля доступа, системах пожарной и охранно-пожарной сигнализации, в системах безопасности объектов в качестве управляемого исполнительного запирающего устройства. Класс устойчивости к взлому U3 по ГОСТ Р 52582-2006.
Замок может устанавливаться в подземных выработках шахт и рудников и их наземных строениях, во взрывоопасных газовых средах, в помещениях и на открытом воздухе, на уличных дверях и калитках.
Изделие выпускается в трех вариантах:
вариант «H» - с устройством контроля состояния замка на основе датчика Холла, климатическое исполнение У1, условия эксплуатации при температурах от минус 40 до 50ºС и относительной влажности 98% при 25 °С;
вариант «G» - с магнитоконтактным датчиком положения (герконом), климатическое исполнение О1, условия эксплуатации при температурах от минус 60 до 50ºС и относительной влажности 98% при 25 °С;
вариант без датчиков, климатическое исполнение О1, условия эксплуатации при температурах от минус 60 до 50ºС и относительной влажности 98% при 25 °С.
Сила удержания, кгc | 350 |
Класс устойчивочти к взлому | U3 по ГОСТ Р 52582-2006 |
Напряжение питания DC, В | 12 / 24 |
Потребляемый ток, А | 0,7 / 0,35 |
Диапазон рабочих температур, °С | -60...+50 (вариант G) / -40...+50 (вариант H) |
Степень защиты, IP | 67 |
Климатическое исполнение | У1 по ГОСТ 15150-69 (вариант H) / О1 по ГОСТ 15150-69 (вариант G) |
Датчик положения двери | Есть (вариант G) |
Датчик состояния замка | Есть (вариант H) |
Длина присоединенного кабеля, м | 2 |
Габаритные размеры замка, мм | 237 х 43 х 28 |
Габаритные размеры якоря, мм | 187 х 45 х 20 (вариант H) / 203 х 45 х 20 (вариант G) |
