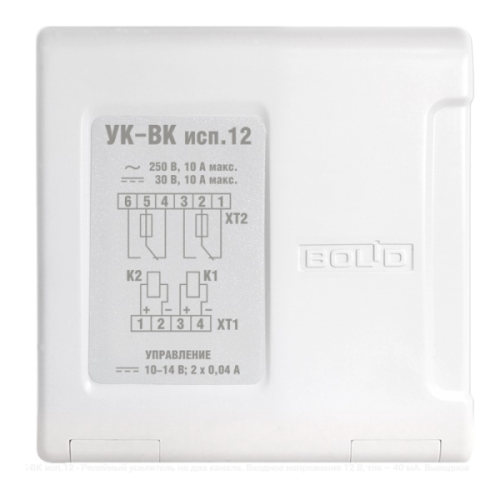

УК-ВК исп.12
Артикул:
863-854-473
УК-ВК исп.12 Релейный усилитель на два канала с креплением на DIN рейку; контакты на переключение; U-упр.12 В; I-упр.40 мА; U-коммут. до 250 В; I-коммут.до 10 А; IP30; t-раб.-30...+50°С; 102х107х39 мм
Подробнее
1 244 ₽/шт
Много
-
+
В корзину
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- В наличии
- Применяются
- В системах контроля доступа и охранной сигнализации для коммутации исполнительных устройств
- В системах пожарной сигнализации для передачи стартового импульса на приборы пожарные управления
- Варианты исполнений на один или два канала коммутации
- Напряжение управления 12 В или 24 В
- Возможность крепления на DIN-рейку
- Корпус из пластика, не поддерживающего горение (категория V0 по стандарту огнестойкости UL94)
- Электрическая прочность изоляции не менее 3 КВ
Характеристики исполнений УК-ВК:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | КОЛИЧЕСТВО КАНАЛОВ КОММУТАЦИИ | ХАРАКТЕРИСТИКИ КОНТАКТА РЕЛЕ |
|---|---|---|
| УК-ВК исп.10 | 2 | Нормально разомкнутый, на замыкание |
| УК-ВК исп.11 | 1 | |
| УК-ВК исп.12 | 2 | Нормально замкнутый, на переключение |
| УК-ВК исп.13 | 1 | |
| УК-ВК исп.14 | 2 | |
| УК-ВК исп.15 | 1 |
Характеристики исполнительных реле:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | МАКС. КОММУТИРУЕМОЕ НАПРЯЖЕНИЕ*, В | МАКС. КОММУТИРУЕМЫЙ ТОК*, А | ||
|---|---|---|---|---|
| Переменное | Постоянное | Переменный | Постоянный | |
| УК-ВК исп.10 УК-ВК исп.11 |
250 | 30 | 5 | 5 |
| УК-ВК исп.12 УК-ВК исп.13 УК-ВК исп.14 УК-ВК исп.15 |
250 | 30 | 10 | 10 |
Примечание: * - для одного канала
Характеристики управляющего сигнала:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | НАПРЯЖЕНИЕ УПРАВЛЕНИЯ*, В | ТОК УПРАВЛЕНИЯ*, А |
|---|---|---|
| УК-ВК исп.10 | 10-14 | 0,028 – 0,038 |
| УК-ВК исп.11 | ||
| УК-ВК исп.12 | ||
| УК-ВК исп.13 | ||
| УК-ВК исп.14 | 20 – 27,6 | 0,014 – 0,019 |
| УК-ВК исп.15 |
Примечание: * - для одного канала
Тип монтажа: настенный навесной или на DIN-рейку
Габаритные размеры: 102×107×39 мм
Масса: не более 0,2 кг
Сертификаты
Сертификат транспортной безопасности на систему СКУД (1 Mб)
Сертификат транспортной безопасности на систему охранной и тревожной сигнализации (2 Mб)
Сертификат соответствия ТР ЕАЭС 043/2017 (1 Mб)
Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)
Заключение "НИИ Транснефть" о соответствии продукции (482 Кб)
Письмо ОС "ПОЖТЕСТ" ФГБУ ВНИИПО МЧС России "О сроках действия сертификатов соответствия" (886 Кб)
Сводный список сертификатов продукции (404 Кб)
Документация
Руководство по эксплуатации (373 Кб)
Схемы и настройки
Bim-модель для Revit (745 Кб)
Схема подключения УК-ВК исп.15 (82 Кб)
Схема подключения УК-ВК исп.14 (83 Кб)
Схема подключения УК-ВК исп.13 (83 Кб)
Схема подключения УК-ВК исп.12 (85 Кб)
Схема подключения УК-ВК исп.11 (81 Кб)
Схема подключения УК-ВК исп.10 (86 Кб)
English
UK-VK Rev.10-15 Data Sheet (374 Кб)
