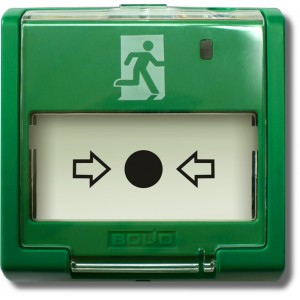

УДП 513-3М исп.01(аварийный выход)
Артикул:
Болид
УДП 513-3М исп.01 Устройство дистанционного пуска электроконтактное; дополнительный выход "СК" (НР/НЗ), U-коммут.30 В, I-коммут.2 А; U-шс.30 В, I-потр.50 мА; IP40, t-раб.-30...+50°С, 94х94х54 мм
Подробнее
Нет в наличии
Характеристики
Производитель
Болид НВП (дефицит)
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
- Получение сообщения приёмно-контрольным прибором подтверждается свечением индикатора
- Оснащено защитным стеклом, предохраняющим от случайных срабатываний
- Имеется возможность пломбировки защитного стекла
- Отсутствие разрушаемых деталей позволяет возвращать УДП в дежурный режим без замены приводного элемента
- УДП оснащено НР и НЗ парами сухих контактов для управления замками аварийных и эвакуационных выходов
- Применяется совместно с приёмно-контрольными блоками "С2000-4", "Сигнал-20П", "Сигнал-10" или аналогичными, обеспечивающими напряжение в шлейфе сигнализации до 30 В и ограничивающими ток на уровне не более 25 мА
- В дежурном режиме индицирует рабочее состояние миганием светодиода с периодом 4 с
- Зелёный цвет корпуса и понятная пиктограмма позволяют легко отличить его от ручных пожарных извещателей и УДП с другим функциональным назначением
Перечень выпускаемых ИПР и УДП
| Наименование | Приёмно-контрольный блок (прибор) | Наличие встроенного изолятора КЗ | Назначение | Снятый с производства аналог | Внешний вид |
|---|---|---|---|---|---|
| ИПР 513-3М | Шлейфовый (безадресный) | Формирование сигнала пожарной тревоги | ИПР 513-3, ИПР 513-3 исп.01 |
 |
|
| ИПР 513-3АМ | "С2000-КДЛ" (адресный) | Формирование сигнала пожарной тревоги | ИПР 513-3А исп.01 ИПР 513-3АМ исп.02 |
||
| ИПР 513-3АМ исп.01 | "С2000-КДЛ" (адресный) | + | Формирование сигнала пожарной тревоги | ИПР 513-3А исп.02 | |
| ИПР 513-3ПАМ | "Сигнал-10" (адресный) | Формирование сигнала пожарной тревоги | ИПР 513-3ПА | ||
| ИПР 513-3М IP67 | Шлейфовый (безадресный) | Формирование сигнала пожарной тревоги |  |
||
| ИПР 513-3АМ исп.01 IP67 | "С2000-КДЛ" (адресный) | + | Формирование сигнала пожарной тревоги | ||
| УДП 513-3М | Шлейфовый (безадресный) | Запуск систем пожарной автоматики | ИПР 513-3 исп.02 ЭДУ 513-3М |
 |
|
| УДП 513-3АМ | "С2000-КДЛ" (адресный) | + | Запуск систем пожарной автоматики | ЭДУ 513-3АМ | |
| УДП 513-3М исп.01 | Шлейфовый (безадресный) | Разблокирование выходов | ЭДУ 513-3М исп.01 |  |
|
| УДП 513-3АМ исп.01 | "С2000-КДЛ" (адресный) | + | Разблокирование выходов | ЭДУ 513-3АМ исп.01 | |
| УДП 513-3М исп.02 | Шлейфовый (безадресный) | Запуск систем дымоудаления | ЭДУ 513-3М исп.02 |  |
|
| УДП 513-3АМ исп.02 | "С2000-КДЛ" (адресный) | + | Запуск систем дымоудаления | ЭДУ 513-3АМ исп.02 |
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Ток потребления в дежурном режиме | не более 50 мкА |
| Коммутируемый ток | не более 25 мА |
| Коммутируемый ток сухими контактами | до 2 А |
| Коммутируемое напряжение сухими контактами | до 30 В |
| Степень защиты корпуса | IP40 |
| Габаритные размеры | 94×94×54 мм |
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (302 Кб)
Сертификат соответствия ТР ЕАЭС 043/2017 (1 Mб)
Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ЕАЭС 037/2016 (308 Кб)
Заключение "НИИ Транснефть" о соответствии продукции (482 Кб)
Сертификат соответствия ТР ТС 020/2011 (423 Кб)
Сводный список сертификатов продукции (404 Кб)
Документация
Руководство по эксплуатации (1 Mб)
