ШУЗ

Артикул: Болид

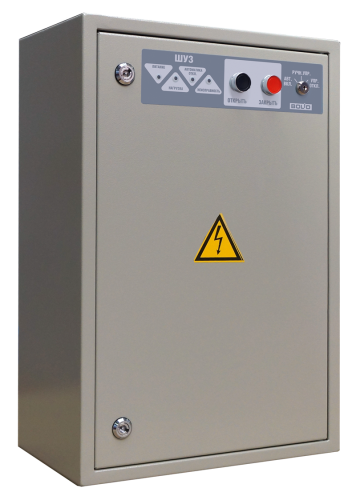

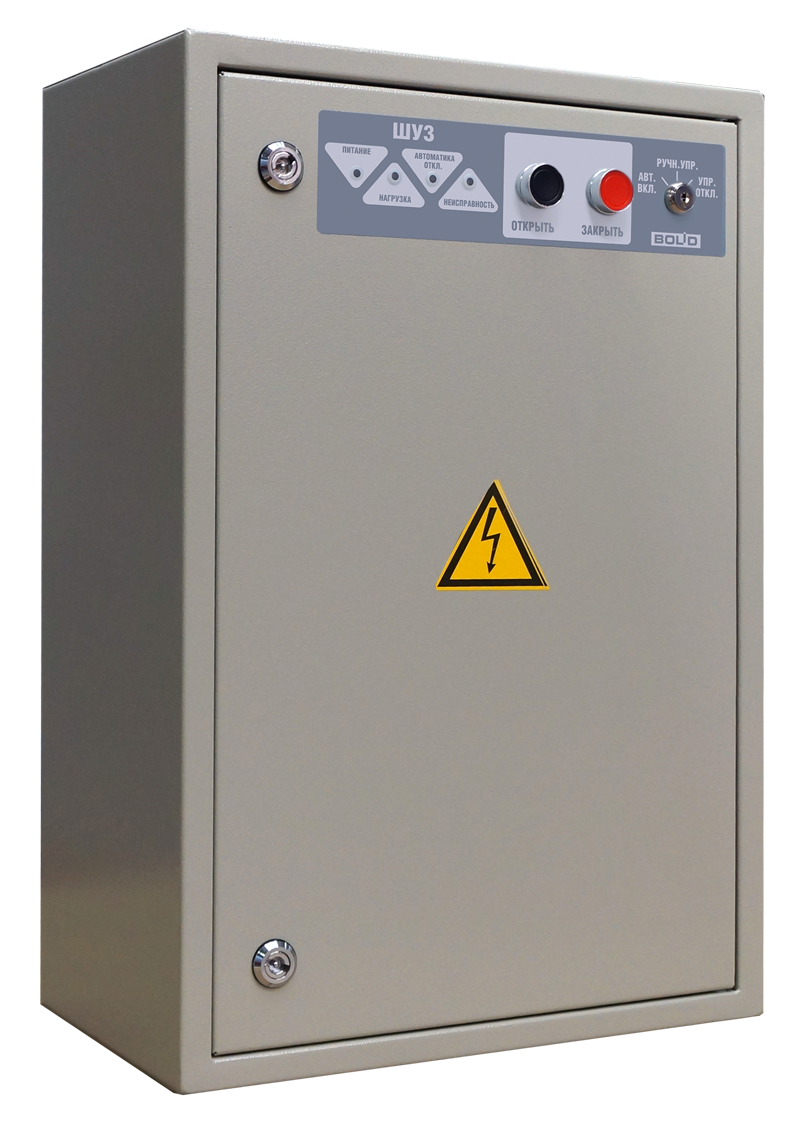

Шкаф управления задвижкой, автоматическое и ручное управление трехфазным двигателем мощностью до 4 кВт, корпус IP54

Подробнее

30 030 ₽/шт

Нет в наличии
в выбранном городе

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Производитель

Болид НВП

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
В наличии

Возможность работы в режимах ручного и автоматического управления
В автоматическом режиме блок управляется подачей сигнала по интерфейсу RS-485 от пульта "С2000М"
В ручном режиме управляется кнопками на лицевой панели шкафа
Имеет базовую конфигурацию, а также позволяет настраивать собственные конфигурационные параметры
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Контроль положения электрозадвижки
Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
Передача сообщений по интерфейсу RS-485 на пульт "С2000М" или АРМ "Орион Про"

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Потребляемая мощность блока	не более 50 Вт
Количество управляемых двигателей	1
Номинальный коммутируемый ток	до 10 А
Мощность управляемого двигателя	до 4 кВт
Тип автоматического выключателя	3p 10A х-ка "С"
Габаритные размеры	не более 600×400×240 мм
Масса блока	не более 20 кг
Средний срок службы	10 лет
Тип монтажа	настенный навесной
Степень защиты оболочки	IР54

Прошивки

Изменение прошивки осуществляется при помощи программы Orion-Prog
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 1.20 (107 Кб)	Предназначена для восстановления спец.версии ПО блока "Сигнал-10", входящего в состав ШУЗ. Обеспечивает корректное отображение состояния обобщенного выхода ШУЗ "Питание ШУЗ / состояние цепи питания двигателя" на блоках индикации.	01.03.2018

Версия прошивки

Содержание отличий

Начало выпуска

Прошивка вер. 1.20 (107 Кб)

Предназначена для восстановления спец.версии ПО блока "Сигнал-10", входящего в состав ШУЗ.

Обеспечивает корректное отображение состояния обобщенного выхода ШУЗ "Питание ШУЗ / состояние цепи питания двигателя" на блоках индикации.

01.03.2018

Нет складов

Описание

Возможность работы в режимах ручного и автоматического управления
В автоматическом режиме блок управляется подачей сигнала по интерфейсу RS-485 от пульта "С2000М"
В ручном режиме управляется кнопками на лицевой панели шкафа
Имеет базовую конфигурацию, а также позволяет настраивать собственные конфигурационные параметры
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Контроль положения электрозадвижки
Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
Передача сообщений по интерфейсу RS-485 на пульт "С2000М" или АРМ "Орион Про"

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Потребляемая мощность блока	не более 50 Вт
Количество управляемых двигателей	1
Номинальный коммутируемый ток	до 10 А
Мощность управляемого двигателя	до 4 кВт
Тип автоматического выключателя	3p 10A х-ка "С"
Габаритные размеры	не более 600×400×240 мм
Масса блока	не более 20 кг
Средний срок службы	10 лет
Тип монтажа	настенный навесной
Степень защиты оболочки	IР54

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (2 Mб)

Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)

Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (260 Кб)

Сводный список сертификатов продукции (404 Кб)

Архив

Документация

Руководство по эксплуатации (1 Mб)

Схемы и настройки

Bim-модель для Revit (1 Mб)

УГО ИСО Орион вер. 1.3 (830 Кб)

Схема принципиальная (72 Кб)

Схема подключения (147 Кб)
