      -ШПС-24 исп.12 красная дверь

      ШПС-24 исп.12 красная дверь

      • sps24_11_thumb3
      • ШПС-24 исп.12
      • sps24_10_thumb1
      • Previous
      • Next
      • sps24_11_thumb3
      • ШПС-24 исп.12
      • sps24_10_thumb1
      • sps24_11_thumb3
      • ШПС-24 исп.12
      • sps24_10_thumb1
      Артикул: 1-796-311-794

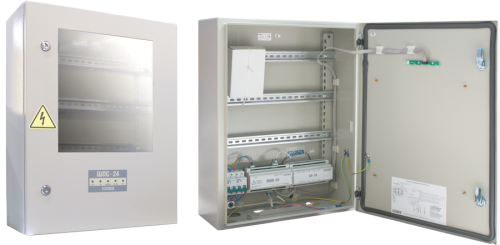

      ШПС-24 исп.12 красная дверь Шкаф для установки приборов системы "Орион" на DIN рейки. Содержит источник питания 24В - 2 А с интерфейсом RS-485. Место для установки  двух батарей 12В-17АЧ. Защита оболочки IР54, имеет прозрачное окно,   с учетом требований СП 484.1311500.2020
      ШПС-24 исп.12 красная дверь Шкаф для установки приборов системы "Орион" на DIN рейки. Содержит источник питания 24В - 2 А с интерфейсом RS-485. Место для установки  двух батарей 12В-17АЧ. Защита оболочки IР54, имеет прозрачное окно,   с учетом требований СП 484.1311500.2020
      Подробнее
      31 122 ₽/шт
      Много
      - +
      В корзинуВ корзине
      Характеристики
      Производитель
      Болид НВП
      Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

      Описание

      Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020

      ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.

      ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.

        Внутри шкафа установлены:
      1. модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
      2. блок коммутации "БК-24-RS485", который позволяет организовать:
        • Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
        • Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
        • 7 выходов для подключения к приборам внутреннего интерфейса RS-485
        • 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
      3. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
      4. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
      • ШПС-24 исп.11 имеет прозрачное окно
      • ШПС-24 исп.12 имеет степень защиты корпуса IP54



      НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
      ШПС-24 исп.10 ШПС-24 исп.11 ШПС-24 исп.12
      Количество вводов питания 2
      Основной источник питания Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
      Резервный источник питания Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
      Номинальное выходное напряжение: при питании от сети (27,2±0,6) В
      при питании от батарей (19…27) В
      Номинальный суммарный ток нагрузки 2 А
      Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС 7
      Максимальный ток по одному выходу "24 В" 0,4 А
      Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более 120 ВА
      Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС 7
      Количество изолированных интерфейсов RS-485 для подключения внешних устройств 2
      Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более 10 м
      Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более 3000 м
      Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее 500 В, 50 Гц
      Габаритные размеры, не более 650×500×220 мм
      Масса шкафа (с аккумуляторными батареями), не более 30 кг
      Степень защиты, обеспечиваемая оболочкой IР41 IР41 IР54
      Возможность установки монтажного комплекта МК-1 есть нет есть



      Сертификаты

      Сертификат соответствия ТР ЕАЭС 043/2017 (2 Mб)

      Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)

      Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 004/2011 (367 Кб)

      Сводный список сертификатов продукции (404 Кб)

      Документация

      Руководство по эксплуатации (1 Mб)

      Этикетка МК-1 ШПС (351 Кб)

      Схемы и настройки

      Схема подключения ШПС-24 исп.10, 11, 12 (254 Кб)

      УГО ИСО Орион вер. 1.3 (830 Кб)

      Bim-модель для Revit (2 Mб)

      Схема расположения оборудования (709 Кб)

      Примеры расположения оборудования (8 Mб)

      Схема расположение АКБ (141 Кб)

      Габаритный чертёж (259 Кб)

      Прошивки
      Изменение прошивки осуществляется при помощи программы Orion-Prog
      Описание процедуры обновления прошивки приведено в "Справке программы".
      Версия прошивки Содержание отличий Начало выпуска
      Прошивка вер. 1.52 (100 Кб)
      • Добавление влияния конфигурации задержки событий "Восстановление/Авария Сети" на индикацию и процедуру обнаружения повышенного/пониженного напряжения сети 220 В
      • Добавление возможности ответа в текстовой строке для счетчика наработки до 255999 ч
      01.09.2020
      Прошивка вер. 1.51 (92 Кб)

      рекомендуется
      Прошивка вер. 1.52 (100 Кб)
      Увеличение точности измерений сетевого напряжения 01.11.2018
      Прошивка вер. 1.50 (114 Кб)

      рекомендуется
      Прошивка вер. 1.52 (100 Кб)
      Первая серийная версия ПО для плат на РСВ изм.6 01.06.2018



      Версия прошивки Содержание отличий Начало выпуска
      Прошивка вер. 1.10 (113 Кб)

      Первая серийная версия ПО для плат на РСВ изм.3

      • Исправление незначительных неточностей в текстовой строке
      • Добавление задержки в работе оптореле К1, при конфигурировании задержки на событие сети 220 В
      01.01.2018



      Версия прошивки Содержание отличий Начало выпуска
      Прошивка вер. 1.01 (108 Кб)  Исключение перехода на другую скорость протокола 01.11.2018
      Прошивка вер. 1.00 (107 Кб)

      рекомендуется
      Прошивка вер. 1.01 (108 Кб)
      Первая серийная версия ПО 01.05.2015



      English

      ShPS-24 User’s Manual (1 Mб)

      Connection Diagram (159 Кб)


      Наличие

      • Автоматизация Автоматизация
      • Видеонаблюдение Видеонаблюдение
      • Источники питания Источники питания
      • Кабельная продукция Кабельная продукция
      • Контроль доступа Контроль доступа
      • Монтажные материалы Монтажные материалы
      • Оповещение и трансляция Оповещение и трансляция
      • Охранно-пожарная сигнализация Охранно-пожарная сигнализация
      • Пожаротушение Пожаротушение
      • Распродажа Распродажа
      • Расходные материалы, инструмент Расходные материалы, инструмент
      • Сетевое оборудование Сетевое оборудование
      • Электрика Электрика
