ШПС-24 исп.11 красная дверь
- Previous
- Next
Артикул:
1-796-311-063

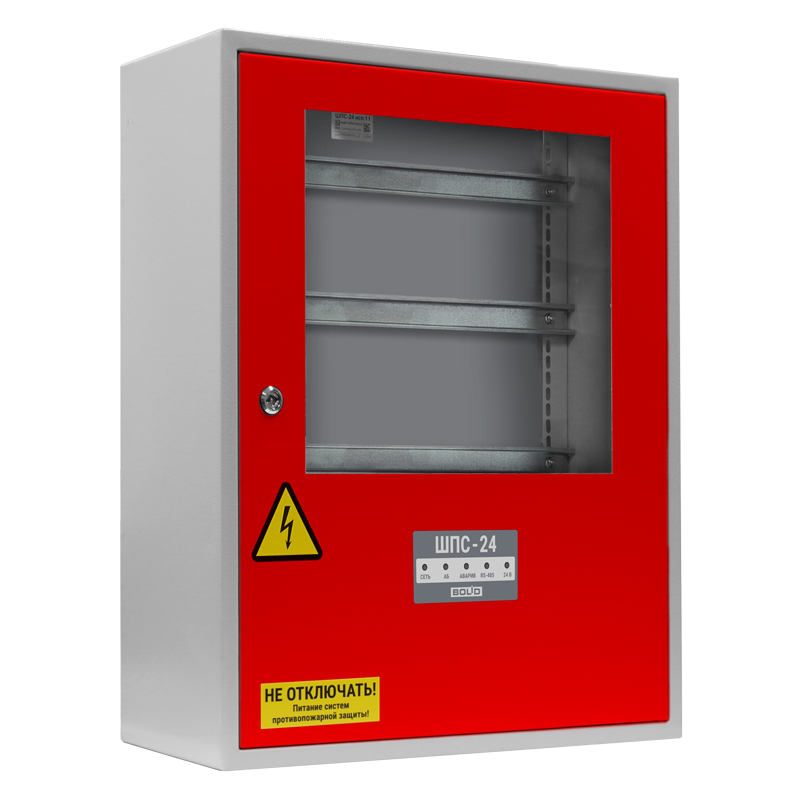

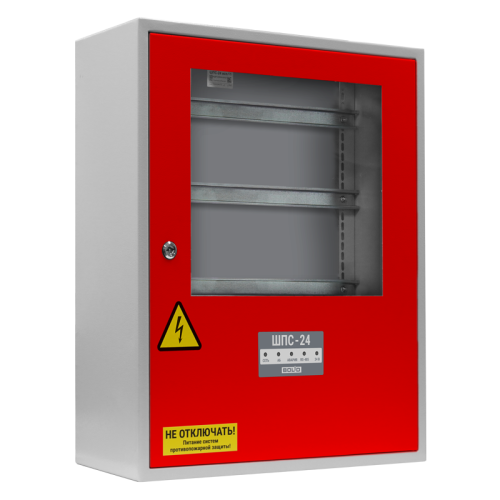

ШПС-24 исп.11 красная дверь Шкаф для установки приборов системы "Орион" на DIN рейки. Содержит источник питания 24В - 2 А с интерфейсом RS-485. Место для установки двух батарей 12В-17АЧ. Защита оболочки IР41, имеет прозрачное окно, с учетом требований СП 484.1311500.2020
Подробнее
29 796 ₽/шт
Много
-
+
В корзину
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ШКАФ С РЕЗЕРВИРОВАННЫМ ИСТОЧНИКОМ ПИТАНИЯ ДЛЯ МОНТАЖА СРЕДСТВ ПОЖАРНОЙ АВТОМАТИКИ ШПС-24 ИСП.11
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
- Внутри шкафа установлены:
- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||
|---|---|---|---|---|
| ШПС-24 исп.10 | ШПС-24 исп.11 | ШПС-24 исп.12 | ||
| Количество вводов питания | 2 | |||
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц | |||
| Резервный источник питания | Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт. | |||
| Номинальное выходное напряжение: | при питании от сети | (27,2±0,6) В | ||
| при питании от батарей | (19…27) В | |||
| Номинальный суммарный ток нагрузки | 2 А | |||
| Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС | 7 | |||
| Максимальный ток по одному выходу "24 В" | 0,4 А | |||
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА | |||
| Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 | |||
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 | |||
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м | |||
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м | |||
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц | |||
| Габаритные размеры, не более | 650×500×220 мм | |||
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг | |||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 | |
| Возможность установки монтажного комплекта МК-1 | есть | нет | есть | |
