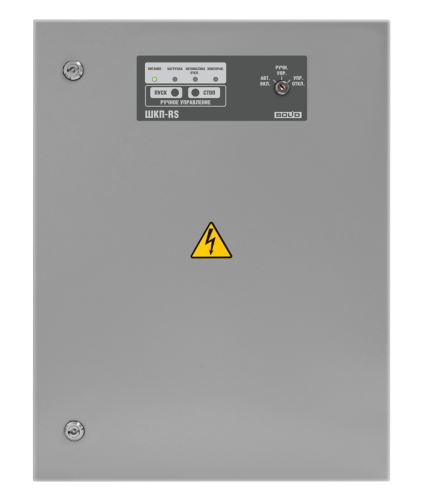

ШКП-30RS (М)
Артикул:
1-555-384-496
ШКП-30RS (М) Шкаф контрольно-пусковой для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов) мощностью до 30 кВт.
Подробнее
40 020.50 ₽/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
- Плавный запуск и останов электродвигателей от 4 до 30 кВт (ШКП-30RS c УПП ) от 30 до 110кВт (ШКП-110RS с УПП) от 110 до 250 кВт с возможность ограничения пусковых токов (ШКП-250RS с УПП)
- 2 контролируемых выхода 24VDC
- Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
- Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП | |||||||||
| Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц | |||||||||
| Готовность к работе после включения питания | не более 5 с | |||||||||
| Рабочий диапазон температур | от -30 до +50 °C | |||||||||
| Относительная влажность | до 98% при +25 °C | |||||||||
| Средний срок службы | 10 лет | |||||||||
| Тип монтажа | настенный навесной | |||||||||
| ШКП-4RS | ШКП-10RS | ШКП-18RS | ШКП-30RS | ШКП-30RS с УПП | ШКП-45RS | ШКП-75RS | ШКП-110RS | ШКП-110RS с УПП | ШКП-250RS с УПП | |
| Потребляемая мощность, Вт | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 50 | 50 |
| Номинальный коммутируемый ток, А | 10 | 25 | 40 | 63 | 63 | 100 | 185 | 250 | 230 | 432 |
| Мощность управляемого двигателя, кВт | 4 | 10 | 18 | 30 | 30 | 45 | 75 | 110 | 30-132 | 100-250 |
| Степень защиты корпуса | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Габаритные размеры, мм | 600 x400 x240 |
600 x400 x240 |
600 x400 x240 |
600 x400 x240 |
600 x400 x240 |
650 x500 x240 |
650 x500 x240 |
650 x500 x240 |
1200 x500 x350 |
1200 x500 x350 |
| Масса прибора, кг | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 70 | 70 |
Сертификаты
О соответствии продукции требованиям технического регламента (449 Кб)
Сертификат соответствия ТР ЕАЭС 043/2017 (1 Mб)
Сводный список сертификатов продукции (404 Кб)
Документация
Справочник по аппарату УПП (9 Mб)
Руководство по эксплуатации (2 Mб)
Схемы и настройки
УГО ИСО Орион вер. 1.3 (830 Кб)
Схема подключения (261 Кб)
