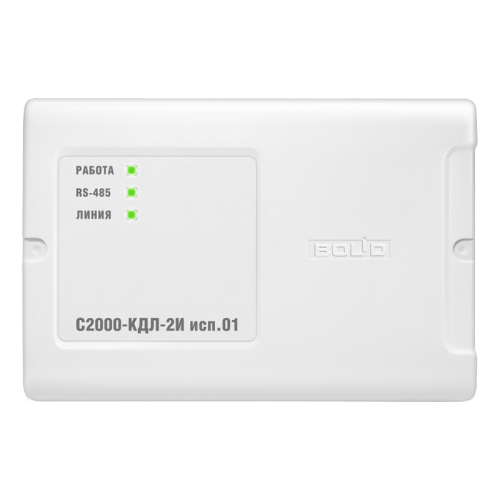

С2000-КДЛ-2И исп.01
Артикул:
1-471-949-829
С2000-КДЛ-2И исп.01 Контроллер адресной двухпроводной подсистемы с гальванической изоляцией "С2000-КДЛ-2И исп.01" с двумя интерфейсами RS-485.
Подробнее
5 599 ₽/шт
Много
-
+
В корзину
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- В наличии
- Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
- Подключение до 127 адресных устройств (АУ)
- Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
- Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS-485 и ДПЛС
- Возможность подключения двух линий интерфейса RS-485 для резервирования линий связи с сетевым контроллером
- Возможность применения изоляторов короткого замыкания "БРИЗ" и его исполнений для локализации короткозамкнутых участков ДПЛС
- Питание подключенных адресных устройств по двухпроводной линии связи
- Работа с адресными пожарными извещателями, их модификациями и исполнениями: "ДИП-34А", "С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон"
- Работа с адресными устройствами дистанционного пуска, их модификациями и исполнениями: "УДП 513-3АМ", "С2000-Спектрон-УДП"
- Работа с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex"
- Подключение в двухпроводную линию связи неадресных пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8" и их исполнения
- Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000-СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220"
- Работа с адресными радиоканальными устройствами линейки "С2000Р"
- Работа с адресными счетчиками расхода "С2000-АСР2" и "С2000-АСР8", предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.)
- Подключение адресных охранных извещателей "С2000-ИК", "С2000-ШИК", "С2000-ПИК", "С2000-СТ", "С2000-СМК", "С2000-СМК Эстет", "С2000-В", "С2000-СВЧ", "С2000-СТИК", "С2000-КТ"
- Работа с адресным измерителем влажности и температуры "С2000-ВТ"
- Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
- Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
- Локальное и централизованное управление разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
- Передача служебных и тревожных сообщений на пульт "С2000", "С2000М", АРМ "Орион Про"
- Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от "ДИП-34А" и "С2000-ИП" соответственно
- Использование совместно с "С2000-ВТ" и "С2000-ИП" для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
- Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
- Контроль вскрытия корпуса контроллера
- Световая индикация состояния контроллера, ДПЛС, интерфейса RS-485
- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество подключаемых АУ | 127 | |
| Длина двухпроводной линии | 600 метров при сечении 0,75 мм² 700 метров при сечении 0,9 мм² |
|
| Напряжение питания | от 10,2 В до 28,4 В постоянного тока | |
| Ток потребления (без учёта потребления АУ), не более: | при напряжении питания 12 В | 80 мА |
| при напряжении питания 24 В | 40 мА | |
| Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более: | при напряжении питания 12 В | 160 мА |
| при напряжении питания 24 В | 80 мА | |
| Максимальное напряжение гальванической изоляции | 500 В | |
| Минимальное сопротивление гальванической изоляции | 20 МОм | |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II | |
| Управление светодиодами считывателя | Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Управление звуковым сигнализатором считывателя | Есть. Сигнал управления "+5В КМОП" | |
| Объем памяти ключей Touch Memory(iButton), карт или кодов | 512 | |
| Энергонезависимый буфер событий | 512 | |
| Световая индикация на лицевой панели | 3 светодиодных индикатора (работа, RS-485 и ДПЛС) | |
| Датчик вскрытия корпуса | микроконтакт | |
| Коммуникационный порт (для работы в ИСО "Орион") | RS-485, протокол Орион | |
| Количество линий интерфейса RS-485 | 2 | |
| Питание прибора | От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) | |
| Готовность к работе после включения питания | не более 15 с | |
| Рабочий диапазон температур | от -30 до +55°C | |
| Относительная влажность | до 98% при +25°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | 156×107×39 мм | |
| Масса прибора | не более 0,3 кг | |
| Средний срок службы | 10 лет | |
| Программирование контроллера | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
Сертификаты
Сертификат соответствия ТР ЕАЭС 043/2017 (1 Mб)
Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)
Сводный список сертификатов продукции (404 Кб)
Дистрибутивы
UProg (4.1.7 build 13510) (10 Mб)
Документация
Руководство по эксплуатации вер. 1.35 (1 011 Кб)
Руководство по эксплуатации вер. 1.30 (1 013 Кб)
Схемы и настройки
УГО ИСО Орион вер. 1.3 (830 Кб)
Схема подключения (43 Кб)
Прошивки
Изменение прошивки осуществляется при помощи программы UProg
Описание процедуры обновления прошивки приведено в "Справке программы".
После изменения версии ПО возможно изменение конфигурационных параметров контроллера, поэтому перед обновлением следует считать конфигурацию и сохранить в файл с помощью программы UProg.
Описание процедуры обновления прошивки приведено в "Справке программы".
После изменения версии ПО возможно изменение конфигурационных параметров контроллера, поэтому перед обновлением следует считать конфигурацию и сохранить в файл с помощью программы UProg.
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 1.35 (283 Кб) |
|
01.09.2022 |
