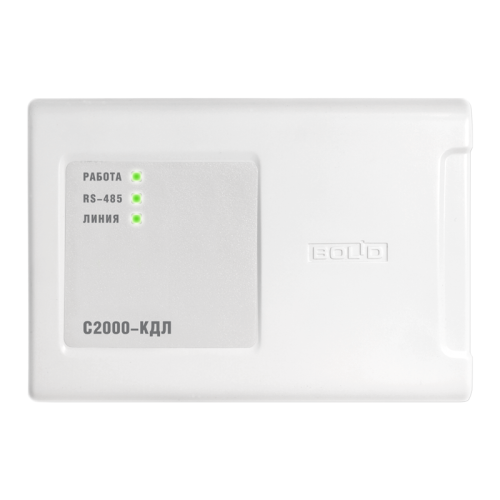

С2000-КДЛ

Артикул: 10-468-001

С2000-КДЛ, Контроллер 2-х проводной линии связи, до 127 извещателей (зон, шлейфов) с питанием от этой линии, управление от пульта «С2000» или ЭВМ по интерфейсу RS-485.

Подробнее

4 278 ₽/шт

Много

- +

В корзину

Характеристики

Производитель

Болид НВП

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Документация
В наличии

Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
Подключение до 127 адресных устройств (АУ).
Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
Питание подключенных адресных устройств по двухпроводной линии связи
Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
- назначение порога предварительного оповещения «Внимание» и порога «Пожар»
- задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
- назначение уровня запыленности
- передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)
Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
Работа с адресным измерителем влажности и температуры «С2000-ВТ»
Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»
Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
Контроль вскрытия корпуса блока
Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество подключаемых АУ		127
Длина двухпроводной линии		1200 метров при сечении 1,5 мм² 600 метров при сечении 0,75 мм² 400 метров при сечении 0,5 мм² 160 метров при сечении 0,2 мм²
Напряжение питания		от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления АУ), не более:	при напряжении питания 12 В	80 мА
Ток потребления (без учёта потребления АУ), не более:	при напряжении питания 24 В	40 мА
Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более:	при напряжении питания 12 В	160 мА
	при напряжении питания 24 В	80 мА
Внешний считыватель электронных идентификаторов (ЭИ)		1 вход
Интерфейс подключаемых считывателей		Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II
Управление светодиодами считывателя		Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя		Есть. Сигнал управления "+5В КМОП"
Объем памяти ключей Touch Memory(iButton), карт или кодов		512
Энергонезависимый буфер событий		512
Световая индикация на лицевой панели		3 светодиодных индикатора (работа, RS-485 и ДПЛС)
Датчик вскрытия корпуса		микроконтакт
Коммуникационный порт (для работы в ИСО «Орион»)		RS-485, протокол Орион
Питание прибора		От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)
Готовность к работе после включения питания		не более 15 с
Рабочий диапазон температур		от минус 30 до +55°C
Относительная влажность		до 98% при +25°C
Степень защиты корпуса		IР40
Габаритные размеры		156×107×39 мм
Масса прибора		не более 0,3 кг
Средний срок службы		10 лет
Программирование контроллера		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной или на DIN-рейку
