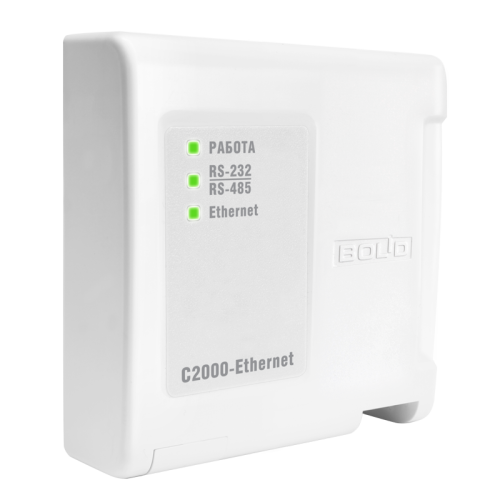

С2000-Ethernet

Артикул: 141-112-772

С2000 Ethernet, Преобразователь интерфейса RS-232/RS-485 в Ethernet. От 0 до +50°С

Подробнее

3 940 ₽/шт

Нет в наличии
в выбранном городе

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Производитель

Болид НВП (дефицит)

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Организация передачи по локальной сети на участке ИСО "Орион":
- между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами
- между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000")
- между пультом ("С2000M","С2000") и приборами
Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet"
Конфигурирование по локальной сети при помощи программы UPROG
Возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
НАИМЕНОВАНИЕ ПАРАМЕТРА		v2.XX	v3.XX
Параметры работы по локальной сети	скорость передачи	10 Мбит/с	10/100 Мбит/с
	используемые протоколы	UDP, ICMP (ping), ARP	UDP, ICMP, ARP, DNS, DHCP-клиент
	поддерживаемые способы адресации IP-пакетов	прием/передача единичных пакетов прием широковещательных пакетов
	максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet"	8	15
Параметры работы интерфейсов RS-485/RS-232	скорость передачи данных	для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с	для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
	режим	полудуплекс
	параметры работы в RS	8 бит данных и 1 стоповый 8 бит данных и 2 стоповых	8 бит данных, 1 стоповый 8 бит данных, 1 стоповый, чёт 8 бит данных, 1 стоповый, нечет 8 бит данных, 2 стоповый 8 бит данных, 2 стоповый, чёт 8 бит данных, 2 стоповый, нечет 9 бит данных, 1 стоповый 9 бит данных, 2 стоповый
	максимальная длина пакета	264 байта	511 байт
	длина линии связи RS-485	не более 1500 м
	длина линии связи RS-232	не более 20 м
Напряжение питания		12 ÷ 24 В постоянного тока
Потребляемый ток		не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания		не более 3 с	не более 10 с
Рабочий диапазон температур		от минус 30 до +50 °C
Степень защиты корпуса		IР20	IР30
Габаритные размеры		102×107×39 мм
Вес прибора		не более 0,2 кг
Программирование прибора		программой UPROG по Ethernet или RS-232	программой UPROG по Ethernet или RS-485
Подключение к ПК		через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
Подключение к прибору		RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)

Прошивки

Изменение прошивки осуществляется при помощи программы UProg
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 3.15 (988 Кб)	Для конфигурирования приборов v3.XX рекомендуется использовать программу Uprog v4.1.6 и выше. Для всех режимов. Устранена ошибка установки даты. Проявление - невозможность установки 31 числа в месяцах, где в предшествующем месяце менее 31-го дня. Вероятность проявления зависит от структуры системы Режим Master. Добавлен параметр Ethernet «Транслировать предоставление доступа» Режим Master. Повышена помехоустойчивость в интерфейсе RS	01.08.2022
