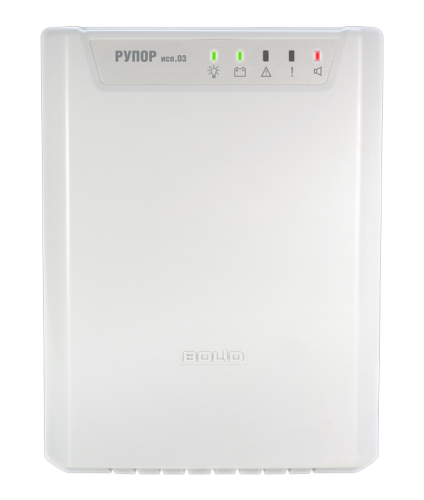

Рупор исп.03
Артикул:
Болид
Рупор исп.03 Блок речевого оповещения для работы с оповещателями ОПР-П0 и ОПР-С0 или подобными с сопротивлением 4/8 Ом; P-вых.40 Вт, 5 уровней ограничения мощности; предварительно записанные речевые сообщения, продолжительность сообщений до 84 сек, вход ГО и ЧС; RS-485; U-пит.150...250 В, P-потр.до 15 ВА, под АКБ 12 В 7 Ач; IP30, t-раб.-10...+55°С, 211х165х89 мм. Зона оповещения может быть расширена за счет подключения блоков Рупор-БР (не более 16 шт.).
Подробнее
6 454.50 ₽/шт
Нет в наличии
в выбранном городе
в выбранном городе
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- В наличии
- Блок речевого оповещения "Рупор исп. 03" предназначен для построения систем оповещения и управления эвакуацией (СОУЭ)
- Блок применяется как компонент блочно-модульного прибора управления в системах оповещения и управления эвакуацией и в других системах оповещения совместно с пультом контроля "С2000М"
- Блок поставляется с четырьмя предварительно записными сообщениями, которые проговариваются на русском и английском языке
- Преамбула и речевые сообщения могут быть изменены с помощью программы Uprog
- Блок имеет возможность воспроизведения нескольких речевых сообщений согласно их приоритетам (прерывание одного сообщения другим, имеющим больший приоритет). Данная возможность может использоваться для внесения изменений в порядок эвакуации персонала (например, при распространении пожара на один из эвакуационных выходов
- Блок имеет возможность трансляции сигналов оповещения ГО и ЧС и звуковых сигналов от источника, подключенного к линейному входу (в том числе с микрофона)
- Блок рассчитан на работу совместно с акустическими системами серии ОПР-П0 и ОПР-С0 или подобными АС сопротивлением 8 или 4 Ом других производителей и блоками расширения Рупор-БР
- Блок поддерживает 5 уровней ограничения выходной мощности
- Блок осуществляет контроль вскрытия корпуса прибора, контроль исправности канала оповещения и источника питания, наличия связи по RS-485
- Блок имеет основной и резервный источники питания:
- Основной - сеть переменного тока 150…250 В, 50 Гц
- Резервный – аккумуляторная батарея 12В, 7Ач
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Питание блока | Основной источник питания | сеть переменного тока 220 В, 50 Гц |
| Резервный источник питания | аккумуляторная батарея 12В, 7Ач (поставляется отдельно) | |
| Мощность, потребляемая от сети переменного тока, ВА | не более 15 | |
| Ток, потребляемый от резервного источника питания | в дежурном режиме, А | не более 0,1 |
| средний ток потребления в режиме оповещения, А | 0,75 | |
| Время технической готовности блока к работе, c | не более 3 | |
| Время работы от полностью заряженной батареи в дежурном режиме, ч | не менее 24 | |
| Время работы от полностью заряженной батареи в режиме оповещения, ч | не менее 2 | |
| Время полного заряда разряженной батареи, ч | не более 60 | |
| Максимальный ток заряда батареи , А | 0,25 | |
| Максимальная выходная мощность, Вт | 40 | |
| Допустимый диапазон сопротивлений цепи подключения РО, Ом | 4…22 | |
| Уровни ограничения выходной мощности | 5 | |
| Общая продолжительность речевых сообщений | 84 секунды | |
| Количество сообщений | до 128 | |
| Энергонезависимый буфер событий | 256 | |
| Датчик вскрытия корпуса | есть | |
| Коммуникационный порт | RS-485 | |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II | |
| Степень защиты оболочки по ГОСТ 14254-96 | IP30 | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | соответствует категории размещения 03 | |
| Климатическое исполнение по ОСТ 25 83 | О3 | |
| Диапазон рабочих температур, °С | от -10 до +55 °С | |
| Относительная влажность воздуха, % | до 98 % при +25 °С | |
| Масса блока (с аккумуляторной батареей), кг | 2,95 | |
| Габаритные размеры блока, мм | 211х165х89 | |
| Время непрерывной работы блока | круглосуточно | |
| Средняя наработка блока на отказ в дежурном режиме работы, ч | не менее 80000 | |
| Вероятность безотказной работы | 0,98758 | |
| Средний срок службы блока, лет | 10 | |
Сертификаты
Сертификат соответствия ТР ЕАЭС 043/2017 (1 Mб)
Декларация о соответствии требованиям Таможенного союза ТР ТС 004/2011 (239 Кб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ЕАЭС 037/2016 (283 Кб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (296 Кб)
Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)
Сводный список сертификатов продукции (404 Кб)
Дистрибутивы
Онлайн-калькулятор - Программа расчёта сечения провода низкоомной линии оповещения
Звуковые сообщения (2 Mб)
Документация
Руководство по эксплуатации вер.2.0 (ГОТОВИТСЯ К ВЫПУСКУ) (747 Кб)
Руководство по эксплуатации (747 Кб)
Сведения по совместимости оборудования и ПО (822 Кб)
Схемы и настройки
УГО ИСО Орион вер. 1.3 (830 Кб)
Bim-модель для Revit (1 Mб)
Прошивки
Изменение прошивки осуществляется при помощи программы UProg
Описание процедуры обновления прошивки приведено в "Справке программы".
Описание процедуры обновления прошивки приведено в "Справке программы".
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 1.01 (64 Кб) |
|
13.05.2022 |
