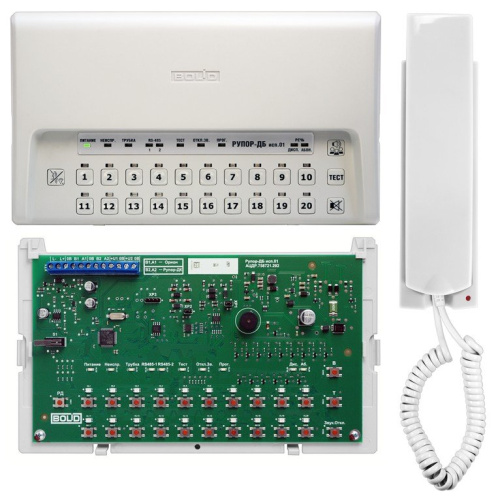

Рупор-ДБ исп.01
Описание
- Комплекс обеспечивает:
- Расстояние до самой дальней абонентской вызывной панели 1200 м
- Передача данных для всех абонентских трубок осуществляется по одной двухпроводной линии связи
- Систему речевого оповещения на выбранное количество зон
- Количество зон оповещения до 20
- Режим аудио прослушивания зоны оповещения
- Выбор режимов разговора с абонентом
- Визуальное отображение информации о состоянии линий связи и передачу этой информации в ИСО "Орион"
Комплекс полностью соответствует всем требованиям актуальной редакции ГОСТ Р 53325-2012 и имеет сертификат соответствие требованиям технического регламента пожарной безопасности.
- Состав комплекса:
- Пульт контроля и управления "С2000М" (необязательно)
- Диспетчерский блок "Рупор-ДБ исп.01"
- Переговорное устройство диспетчера (идет в комплекте с "Рупор-ДБ исп.01")
- Коммутационный блок "Рупор-ДК исп.01" (до 5 шт.)
- Абонентская вызывная панель "Рупор-ДА исп.01" (до 20 шт.)
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | ||
---|---|---|---|
Тип и напряжение источника питания, В | Постоянное от +12 до +24 |
||
Токи потребления "Рупор-ДБ исп.01", А | |||
Дежурный режим* | при питании +12В | от 0,063 до 0,095 | |
при питании +24В | от 0,035 до 0,048 | ||
Режим двусторонней связи** | при питании +12В | от 0,130 до 0,180 | |
при питании +24В | от 0,067 до 0,093 | ||
Токи потребления "Рупор-ДК исп.01", А | |||
Дежурный режим*** | при питании +12В | от 0,033 до 0,038 | |
при питании +24В | от 0,019 до 0,022 | ||
Режим двусторонней связи**** | при питании +12В | от 0,100 до 0,112 | |
при питании +24В | от 0,055 до 0,072 | ||
Максимальная удаленность абонентской вызывной панели "Рупор-ДА исп.01" от коммутационного блока "Рупор-ДК исп.01", м | 200 | ||
Максимальная удаленность коммутационного блока "Рупор-ДК исп.01" от диспетчерского блока "Рупор-ДБ исп.01", м | 1000 | ||
Количество каналов связи на один диспетчерский блок "Рупор-ДБ исп.01" | до 20 | ||
Количество подключаемых коммутационных блоков "Рупор-ДК исп.01" к диспетчерскому блоку "Рупор-ДБ исп.01" | до 5 | ||
Количество подключаемых абонентских вызывных панелей "Рупор-ДА исп.01" к коммутационному блоку "Рупор-ДК исп.01" | до 4 |
* Диапазон значений обусловлен количеством подключенных "Рупор-ДК исп.01" и абонентских вызывных панелей:
"от" – подключен один "Рупор-ДК исп.01" и одна абонентская вызывная панель,
"до" – подключено пять "Рупор-ДК исп.01" и двадцать абонентских вызывных панелей.
** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных "Рупор-ДК исп.01" и абонентских вызывных панелей:
"от" – подключен один "Рупор-ДК исп.01" и одна абонентская вызывная панель,
"до" – подключено пять "Рупор-ДК исп.01" и двадцать абонентских вызывных панелей.
*** Диапазон значений обусловлен количеством подключенных абонентских вызывных панелей:
"от" – одна абонентская вызывная панель,
"до" – четыре абонентские вызывные панели.
**** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных абонентских вызывных панелей:
"от" – одна абонентская вызывная панель,
"до" – четыре абонентские вызывные панели.
Сертификаты
Сертификат соответствия ТР ЕАЭС 043/2017 (1 Mб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ЕАЭС 037/2016 (283 Кб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (296 Кб)
Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)
Сводный список сертификатов продукции (404 Кб)
Документация
Руководство по эксплуатации Рупор-ДА исп.01 (177 Кб)
Руководство по эксплуатации Рупор-ДК исп.01 (180 Кб)
Руководство по эксплуатации Рупор-ДБ исп.01 (182 Кб)
Руководство по эксплуатации Рупор-Диспетчер исп.01 (734 Кб)
Сведения по совместимости оборудования и ПО (822 Кб)
Схемы и настройки
УГО ИСО Орион вер. 1.3 (830 Кб)
Прошивки
Описание процедуры обновления прошивки приведено в "Справке программы".
Версия прошивки | Содержание отличий | Начало выпуска |
---|---|---|
Прошивка Рупор-ДК исп.01 вер. 1.01 (86 Кб) | Расширены диапазоны контроля входов питания. | 01.03.2022 |
Версия прошивки | Содержание отличий | Начало выпуска |
---|---|---|
Прошивка Рупор-ДБ исп.01 вер. 1.01 (248 Кб) | Расширены диапазоны контроля входов питания. | 01.03.2022 |
