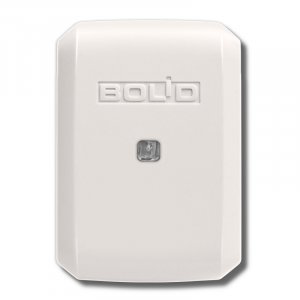

Рупор-АР-МР
Артикул:
Болид
Рупор-АР-МР Модуль расширения аналоговых линий для работы с Рупор-АР-МВ; до 40 модулей к одному Рупор-АР-МВ; U-вых.750мВ; IP30, 56x38x20 мм.
Подробнее
605.50 ₽/шт
Много
-
+
В корзину
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
- Комплект обеспечивает:
- Удалённое подключение источника аналогового аудио сигнала (аппаратуры оповещения о ЧС, микрофоны (без микрофонных усилителей), линейный выход персонального компьютера и других источников сигнала с соответствующими выходными характеристиками) к модулю (блоку) речевого оповещения с возможностью удалённого управления запуском внешнего оповещения
- Разветвление аудио сигнала и сигнала управления между несколькими модулями (блоками) речевого оповещения (возможно подключить до 40 модулей оповещения)
- Передачу аудио сигнала и сигнала управления по одной витой паре проводов на удаление до 3500 метров от источника сигнала
- Состав комплекта:
- Модуль аналоговый выходной "Рупор-АР-МВ"
- Модули расширения аналоговых линий "Рупор-АР-МР"
Электропитание комплекта осуществляется с помощью источника постоянного тока напряжением 12 В. В качестве источника питания рекомендуется применять изделия РИП-12 производства НВП "Болид".
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение питания модуля "Рупор АР-МВ", В | 12±10% |
| Ток потребления комплекта "Рупор-АР", мА | не более 50 |
| Входное сопротивление модуля "Рупор АР-МВ" по входу "Звук" , кОм | не менее 3,7 |
| Полоса пропускания аудиосигнала, Гц | не менее 200-10000 |
| Номинальное выходное напряжение модуля "Рупор АР-МР" на контактах "Звук" (действующее значение), В | 0,75 |
| Коэффициент гармонических искажений аудиосигнала, % | не более 2 |
| Максимальное напряжение источника аудиосигнала (действующее значение), В | 0,75 |
| Максимальное количество подключаемых модулей "Рупор АР-МР" к одному модулю "Рупор АР-МВ", шт | 40 |
| Максимальная длина линии связи без использования каскадирования, м | 3500 |
| Степень защиты оболочки по ГОСТ 14254-96 (IEC 529-89) модулей "Рупор-АР-МВ" и "Рупор АР-МР", при условии закрепления на стене | IР30 |
| Масса модулей "Рупор АР-МВ" и "Рупор АР-МР", кг | не более 0,05 |
| Габаритные размеры модулей "Рупор АР-МВ" и "Рупор АР-МР", мм | не более 56x38x20 |
Сертификаты
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (243 Кб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ЕАЭС 037/2016 (283 Кб)
Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)
Сертификат соответствия требованиям к функциональным свойствам технических средств оповещения (500 Кб)
Сертификат соответствия ТР ТС 020/2011 (356 Кб)
Сводный список сертификатов продукции (404 Кб)
Документация
Руководство по эксплуатации Рупор-АР-МР (444 Кб)
Руководство по эксплуатации Рупор-АР-МВ (450 Кб)
Схемы и настройки
УГО ИСО Орион вер. 1.3 (830 Кб)
