Поток-БКИ

Артикул: 583-743-445

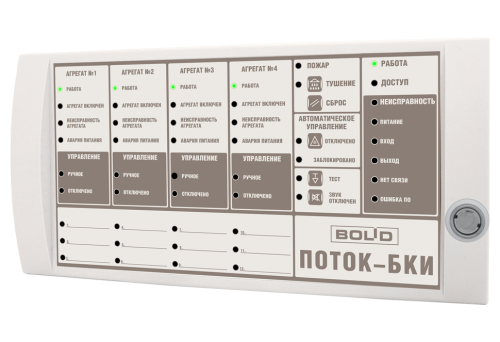

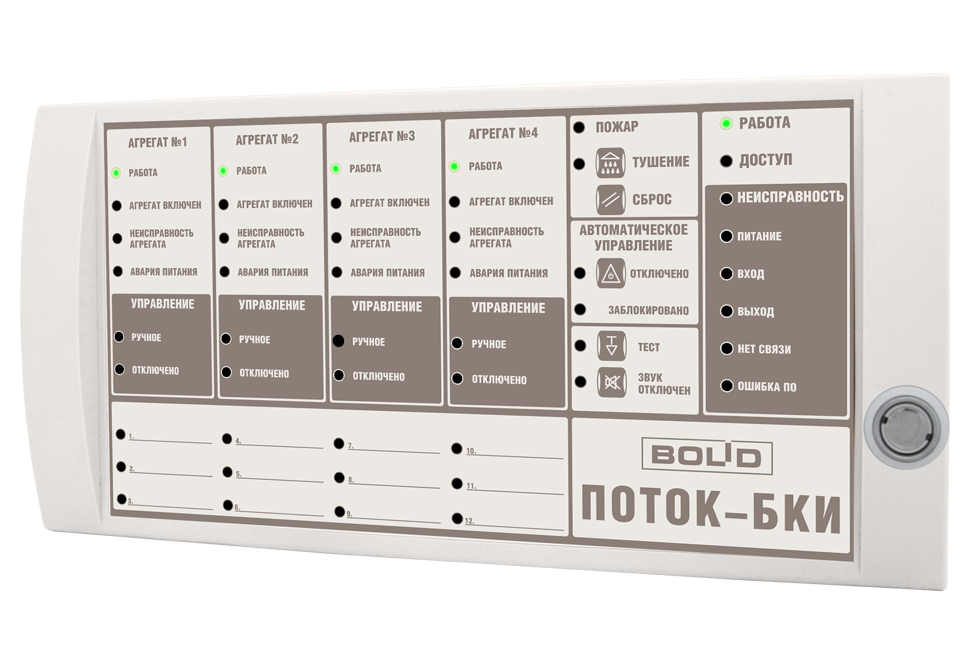

Поток-БКИ-Управление прибором Поток-3Н (вер.1.05) и отображение состояний насосной станции

Подробнее

8 076 ₽/шт

Нет в наличии
в выбранном городе

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Производитель

Болид НВП

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Документация
В наличии

Изменение режима управления блока "Поток-3Н": автоматика включена/автоматика отключена/блокировка пуска
Пуск/отмена пуска пожаротушения
Останов/возобновление/сброс задержки пуска пожаротушения
Ограничение доступа к органам управления при помощи встроенного считывателя ключей
Индикация "Работа" и "Доступ" (к органам управления)
Отображение на 24-х двухцветных индикаторах состояния 4-х пожарных агрегатов ("Работа", "Агрегат включен", "Неисправность агрегата", "Авария питания", "Ручное управление", "Управление отключено" по каждому агрегату)
Отображения на 14-и индикаторах состояния насосной станции
Отображение на семисегментном индикаторе величины задержки пуска (0…999 сек.)
Включение звукового сигнала при получении извещения о неисправности или пожаре с возможностью его сброса оператором. Извещения о пожаре имеют приоритет
Наличие 2-х проводного интерфейса RS-485 позволяет:
- производить изменение сетевого адреса и запись конфигурационных параметров (присвоение номеров разделов, состояния которых будет отображать блок индикации)
- использовать его в комплексных интегрированных системах пожарной сигнализации

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Световая индикация	54 индикатора
Отображение состояния 16 разделов	16 двухцветных светодиодов
Отображение состояния 4-х насосов	4х6 двухцветных светодиодов
Отображение состояния насосной станции	14 светодиодов, семисегментный индикатор
Встроенный звуковой сигнализатор	не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса	микроконтакт
Интерфейс	RS-485
Скорость передачи	9600 Бод
Тип передачи	полудуплекс
Питание прибора	от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
Напряжение питания	10,2 ÷ 28,4 В постоянного тока
Потребляемый ток	200 мА - при напряжении питания 12 В 100 мА - при напряжении питания 24 В
Готовность к работе после включения питания	не более 2 с
Рабочий диапазон температур	от -30 до +50 °C
Относительная влажность	до 98% при +25 °C
Степень защиты корпуса	IР20
Габаритные размеры	340х170х27 мм
Масса прибора	не более 0,6 кг
Средний срок службы	10 лет
Программирование прибора	программа UProg.exe
Подключение к ПК	через интерфейс RS-485 с помощью преобразователя интерфейсов

Прошивки

Изменение прошивки осуществляется при помощи программы UProg
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 2.00 (79 Кб)	Добавлен семисегментный индикатор отсчета задержки пуска Повышена информативность отображения состояния насосной станции Увеличено количество индикаторов доп. разделов до 16 шт	01.12.2017

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 1.00 (98 Кб)	Для восстановления версии 1.00	01.12.2013

English

Potok-BKI ver.1.00 Instruction Manual (482 Кб)

Сертификат соответствия ТР
