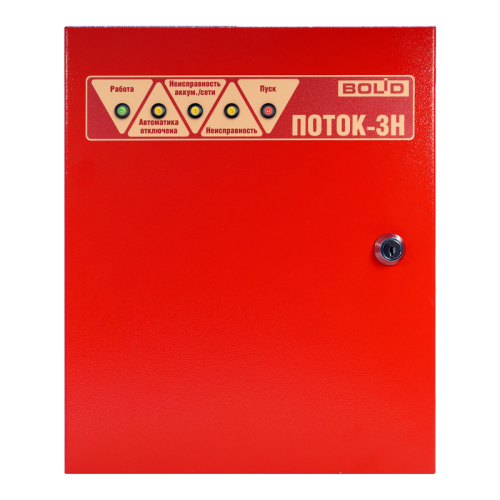

Поток-3Н
Описание
- Блок предназначен для автоматического:
- управления 4-мя исполнительными устройствами (агрегатами)
- контроля состояния датчиков давления (ДД), устройств дистанционного пуска (УДП), шкафов контрольно-пусковых (ШКП), концевых выключателей, а так же различных датчиков–реле с нормально–разомкнутыми (нормально–замкнутыми) внутренними контактами
- контроля целостности линий связи с датчиками, УДП, ШКП и концевыми выключателями
- контроля целостности цепей управления исполнительными устройствами
- управления включением (отключением) вентиляционных систем и иного инженерного оборудования
- приёма команд и выдачи тревожных извещений по интерфейсу RS-485 на сетевой контроллер (пульт контроля и управления С2000М)
- выдачи извещений «Пожар», «Неисправность» и «Пуск» на пульт пожарной части (ПЧ)
- Блок поддерживает одновременно работу до 4 исполнительных устройств (агрегатов) следующих типов:
- основной насос (ОН)
- резервный насос (РН)
- пожарная электрозадвижка (ЭЗ)
- резервная пожарная электрозадвижка (РЭЗ)
- дренчерная завеса (секция) (ДЗ)
- жокей-насос (ЖН)
- контроль аварийного уровня пожарных резервуаров (АУПР)
- автоматическое включение резерва (АВР)
- Блок обеспечивает возможности пуска:
- автоматический, от датчиков давления
- ручной, от УДП
- дистанционный, командами пульта "С2000М" или при помощи кнопок блока "Поток-БКИ"
Блок имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации
Блок осуществляет передачу служебных и тревожных сообщений на пульт "С2000М" по интерфейсу RS-485 и передачу извещений "Пожар", "Неисправность" и "Пуск" при помощи выходов типа "сухой контакт"
Блок имеет механический замок на крышке и встроенный звуковой сигнализатор
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
---|---|
Контролируемые цепи (КЦ) | 18 входов |
Макс. сопротивление проводов без учета оконечного сопротивления | 100 Ом |
Мин. сопротивление между проводами КЦ или между каждым проводом и землей | 50 кОм |
Сопротивление оконечного резистора | 4,7кОм ± 5% |
Напряжение на каждом входе КЦ | 15 В ÷ 22 В |
Ограничение тока при коротком замыкании КЦ | 15 мА |
Световая индикация | 29 светодиодных индикаторов |
Лицевая панель | "Работа" "Автоматика отключена" "Неисправность аккум. / сети" "Неисправность" "Пуск" |
Внутренняя панель | 24 индикатора для расшифровки типа неисправностей |
Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м |
Датчик вскрытия корпуса | микроконтакт |
Коммуникационный порт(для работы в ИСО "Орион") | RS485-1, протокол Орион |
Коммуникационный порт (для подключения ведомых "С2000-4" | RS485-2, протокол Орион |
Питание прибора, основное | от 187 до 242 В (50 Гц ± 1%) |
Питание прибора, резервное | аккумуляторная батарея, 12 В, 7А·ч |
Выход для питания внешних устройств стабилизированным напряжением | (12 ± 2) В / 0,5 А |
Выход для питания внешних устройств нестабилизированным напряжением | (12…20) В / 0,5 А |
Контролируемые выходы | 4 шт. |
Выходы управления насосами (П1, П2, П3) | 24 В, 0,14 А |
Выход управления насосом / иным пожарным агрегатом (П4) | 24 В, 0,5 А |
Неконтролируемые Выходы | 7 шт. |
Реле "Пожар", "Неисправность" | 2 А, 30 V DC/0,5 А, 125 V AC |
Реле "NO-NC-COM" (управление вентиляцией, дымоудалением и т.д) | 8 А, 30 V DC/8 А, 250 V AC |
Выходы "НС1"…"НС4" (подключение светодиодов "Неисправность" на ШКП) | 12 В, 10 мА |
Рабочий диапазон температур | от 0 до +50 °C |
Относительная влажность | до 98% при +25 °C |
Степень защиты корпуса | IР30 |
Габаритные размеры | 305х255х95 мм |
Масса прибора | не более 6 кг (без аккумуляторной батареи) |
Средний срок службы | 10 лет |
Программирование прибора | программа UProg.exe |
Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
Сертификаты
Сертификат соответствия ТР ЕАЭС 043/2017 (1 Mб)
Декларация о соответствии требованиям Таможенного союза ТР ТС 004/2011 (237 Кб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (323 Кб)
Сертификат ГОСТ Р ИСО 9001-2015 (434 Кб)
Заключение "НИИ Транснефть" о соответствии продукции (482 Кб)
Письмо ОС "ПОЖТЕСТ" ФГБУ ВНИИПО МЧС России "О сроках действия сертификатов соответствия" (886 Кб)
Сводный список сертификатов продукции (404 Кб)
Письмо о сроках действия сертификатов (2 Mб)
Разрешение на применение ИСО "Орион", Казахстан (479 Кб)
Дистрибутивы
Документация
Руководство по эксплуатации вер. 1.10 (2 Mб)
Инструкция по монтажу (2 Mб)
Руководство пользователя вер. 1.05 (2 Mб)
Руководство по эксплуатации вер. 1.05 (964 Кб)
Сведения по совместимости оборудования и ПО (822 Кб)
Схемы и настройки
УГО ИСО Орион вер. 1.3 (830 Кб)
Bim-модель для Revit (1 012 Кб)
Схема подключения (109 Кб)
Габаритные размеры (242 Кб)
Прошивки
Описание процедуры обновления прошивки приведено в "Справке программы".
Версия прошивки | Содержание отличий | Начало выпуска |
---|---|---|
Прошивка вер. 1.10 (98 Кб) ![]() |
|
01.12.2017 |
Версия прошивки | Содержание отличий | Начало выпуска |
---|---|---|
Прошивка вер. 1.05 (122 Кб)&nbs
