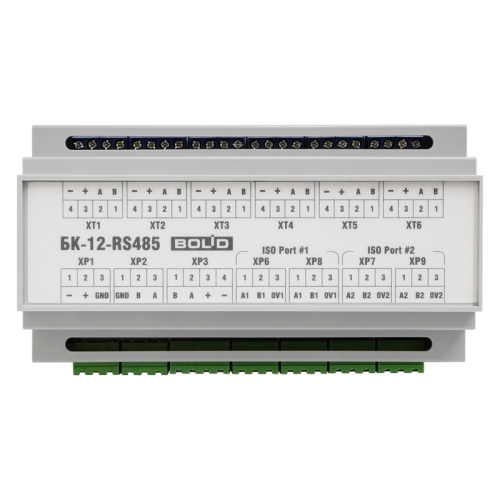

БК-12-RS485-01
Артикул:
1-593-250-693

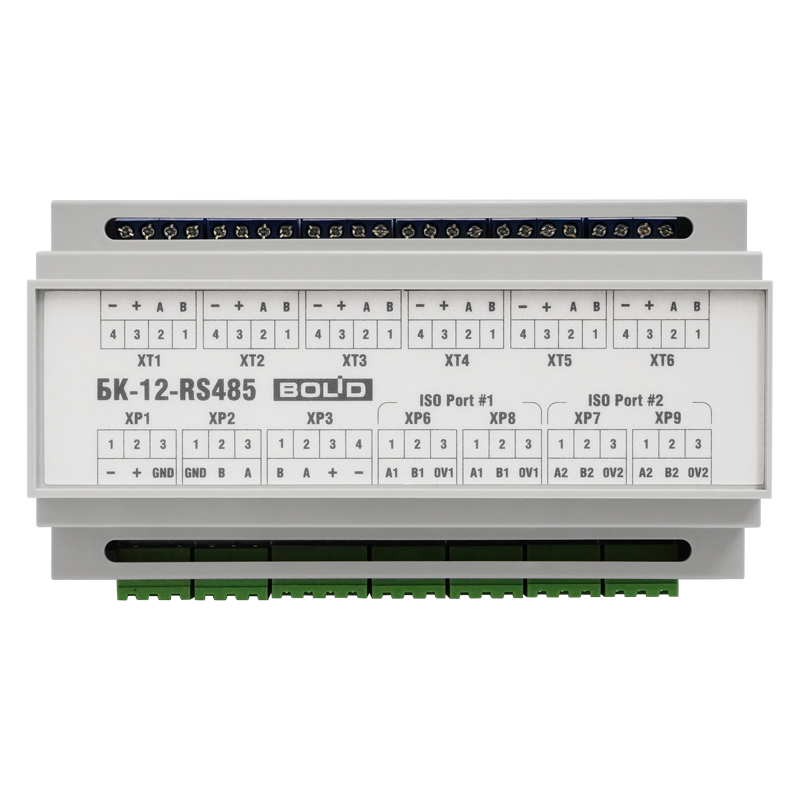

БК-12-RS485-01 Блок коммутации для установки в шкафы, боксы. Две внешних линии RS485 и одна внутренняя. Питание 12 В.
Подробнее
10 468 ₽/шт
Много
-
+
В корзину
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- В наличии
БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
- Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
БК осуществляет распределение питания 12 или 24 В (в зависимости от модели) на установленные в монтажных устройствах приборы.
- Напряжение питания:
- БК-12-RS485-01 - 10…14 В
- БК-24-RS485-01 - 20…28 В
- 7 выходных каналов с индивидуальной защитой по току
- Максимальный ток одного выходного канала:
- БК-12-RS485-01 - 0,65 А
- БК-24-RS485-01 - 0,4 А
Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный)
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| БК-12-RS485-01 | БК-24-RS485-01 | |
| Входное напряжение питания | 10…14 В | 20…28 В |
| Количество выходов для подключения питания приборов | 7 | |
| Максимальный ток по одному выходу | 0,65 А | 0,4 А |
| Собственный ток потребления (без учета подключенных приборов) | не более 150 мА | не более 80 мА |
| Количество выходов для подключения внутреннего интерфейса RS-485 для приборов | 7 | |
| Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства | не более 10 м | |
| Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 | 2 | |
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с |
не более 3000 м | |
| Степень защиты оболочки по ГОСТ 14254-2015 | Определяется степенью защиты монтажного устройства | |
| Диапазон рабочих температур | от минус 30 °С до +50 °С | |
| Габаритные размеры БК | 156х86х58 мм | |
| Масса БК | 0,2 кг | |
| Тип монтажа | на DIN-рейку | |
