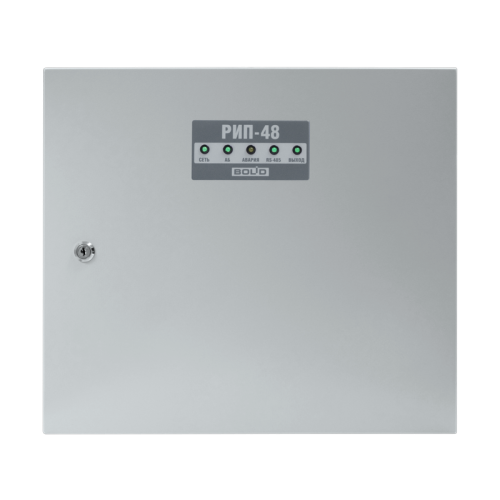

РИП-48 исп.01 (РИП-48-4/17М3-Р-RS)
Артикул:
Болид
РИП-48 исп.01 (РИП-48-4/17М3-Р-RS) Резервированный источник питания, U-вх.176...255 В, U-вых.54±2 В, I-ном.4 А, I-максм.5.5 А, под четыре аккумулятора 12 В 17 Ач, световая и звуковая индикация режимов работы, RS-485, оптоэлектронный диагностический выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда, t-раб.-10...+40°С, 450×400×210 мм
Подробнее
19 761 ₽/шт
Мало
-
+
В корзину
Характеристики
Производитель
Болид НВП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Функциональные возможности:
- Резонансный AC/DC преобразователь 300 Вт с активным ККМ
- Измерение коэффициента мощности потребления от сети, напряжения и тока сети
- Измерение выходного напряжения и тока
- Балансировка и термокомпенсация 4х аккумуляторных батарей 17Ач
- Анализ состояния каждой из 4-х АБ путем измерения их внутренних сопротивлений
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети"
- "Восстановление сети"
- "Перегрузка источника питания"/"Перегрузка источника устранена"
- "Неисправность источника питания"/"Восстановление питания"
- "Неисправность батареи"
- "Ошибка теста АБ"
- "Разряд батареи"
- "Требуется замена батареи"
- "Восстановление батареи"
- "Тревога взлома"/"Восстановление зоны контроля взлома"
- "Отключение/подключение выходного напряжения"
- "Повышение температуры"/"Температура в норме"
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжения и тока сети
- Коэффициента активной мощности сети
- Напряжения АБ
- Напряжения на выходе
- Тока нагрузки
- Тока заряда/разряда АБ
- Внутреннего сопротивления каждой АБ
- Защита с автоматическим восстановлением работоспособности от:
- Превышений входного и выходного и напряжений
- Перегрузок по входу и выходу
- "Переполюсовки" каждой из 4-х АБ
- Замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи:
- Анализ состояния каждой из 4-х АБ путем измерения их внутренних сопротивлений
- Измерение емкости АБ (при разряде)
- Балансировка АБ
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде
- Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
- Световая индикация и звуковая сигнализация:
- Наличия сетевого напряжения
- Отсутствия сетевого напряжения
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Отсутствие АБ
- Отключение АБ при ее разряде
- Энергонезависимый буфер событий
- Релейный выход для сигналов неисправности
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
- Поддержка мониторинга параметров через программу Shleifes
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
---|---|---|
Напряжение сети | (176…255) В | |
Выходное напряжение | при питании от сети | (54±2) В |
при питании от АБ | (40…56) В | |
Номинальный выходной ток | 4 А | |
Максимальный выходной ток | 5,5 А | |
Максимальная мощность, потребляемая от сети | 330 ВА | |
Собственный ток потребления от АБ | не более 30 мА | |
Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 17 А*ч (4 шт.) | |
Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей | |
Встроенный звуковой сигнализатор | есть | |
Датчик вскрытия корпуса | есть | |
Интерфейс | RS-485, протокол Орион | |
Буфер событий | 95 событий | |
Релейный выход ("Неисправность") | 1 шт., оптореле | |
Максимальное напряжение и ток коммутации реле | 80 В, 50 мА | |
Рабочий диапазон температур | от минус 10 до +40 °С | |
Относительная влажность | До 93% при 40 °С | |
Тип корпуса, степень защиты IP | М3 (IP30) | |
Габаритные размеры | 450х400х210 мм | |
Масса РИП без батареи/с батареей | Не более 8 кг / 36кг | |
Средний срок службы | 10 лет | |
Программирование РИП | Программа "UProg" | |
Подключение РИП (сечение проводов) | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм |
|
Тип монтажа | Настенный, навесной |
