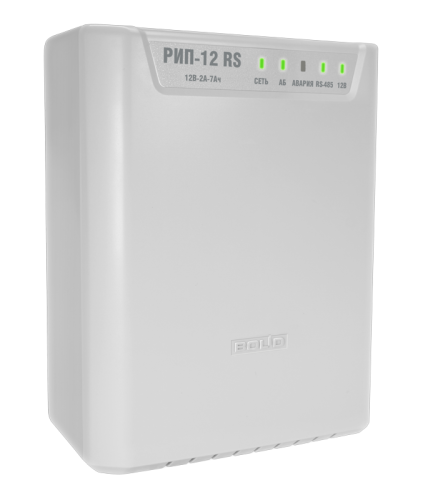

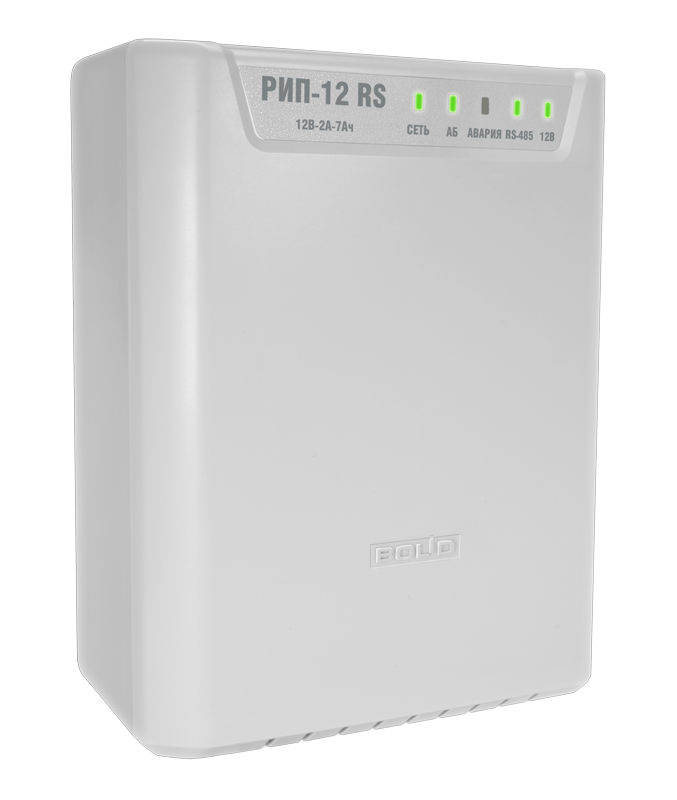

РИП-12 исп.54 (РИП-12-2/7П2-Р-RS, РИП-12В-2А-7Ач RS)
Описание
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (зарядное устройство не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение АБ ниже нормы или не подключена)
- "Разряд батареи" (напряжение на АБ ниже 11В)
- "Ошибка теста АКБ" (внутреннее сопротивление АБ выше предельно допустимого)
- "Требуется обслуживание" (время наработки АБ истекло)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
- температуры внутри корпуса
- степени заряда АБ
- емкости АБ
- Расширенный диапазон входного напряжения сети
- Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения,
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая защита от перезаряда АБ при повышенной температуре внутри корпуса
- контроль тока и напряжения ЗУ
- определение степени заряженности АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, таймера-счетчика времени наработки АБ с помощью программы UPROG
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
---|---|---|
Напряжение сети | (150...250) В | |
Выходное напряжение | при питании от сети | (13,6±0,6) В |
при питании от АБ | (9,5...13,5) В | |
Номинальный выходной ток | 2 А | |
Максимальный выходной ток (10 мин.) | 3 А | |
Максимальная мощность, потребляемая от сети | 60 ВА | |
Собственный ток потребления от АБ | не более 30 мА | |
Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 7 А*ч (1шт.) | |
Световая индикация | 5 светодиодных индикатора для отображения режимов работы и неисправностей | |
Встроенный звуковой сигнализатор | есть | |
Датчик вскрытия корпуса | есть | |
Интерфейс | RS-485, протокол Орион | |
Буфер событий | 29 событий | |
Время технической готовности | не более 6 с | |
Рабочий диапазон температур | от -10 до +40 °C | |
Относительная влажность | до 90% при +25 °C | |
Степень защиты корпуса | IР30 | |
Габаритные размеры | 165х211х90 мм | |
Вес РИП | не более 0,5 кг (с батареей не более 3,5 кг) | |
Средний срок службы | 10 лет | |
Программирование РИП | Программа UProg.exe | |
Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов | |
Тип подключения к РИП | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485: провод 0,2…2,5 кв.мм |
|
Тип монтажа | настенный, навесной |
