ИНФОТЕХ IVT-Long-IP PoE - Новые удлинители PoE по двум проводам до 2км

IVT-Long-IP PoE

Удлинитель Ethernet и питания PoE по одной паре проводов до 2км. (комплект)

Компания ИНФОТЕХ представляет новую разработку - удлинитель IVT-Long-IP PoE для подключения удаленных сетевых PoE-устройств по любым двум проводам на расстояние до 2 км.

Назначение

Удлинитель ИНФОТЕХ IVT-Long-IP PoE в составе инжектора IVT-INJ9203POE и сплиттера IVT-SPL9203POE предназначен для передачи данных Ethernet и питания PoE по одной паре проводов на расстояние до 2000 метров. Удлинитель обеспечивает подключение и запитывание напряжением удаленных сетевых PoE-устройств по любым двум проводам, в т.ч. по коаксиальному кабелю, телефонной паре, ТПП и UTP проводам, силовым кабелям.

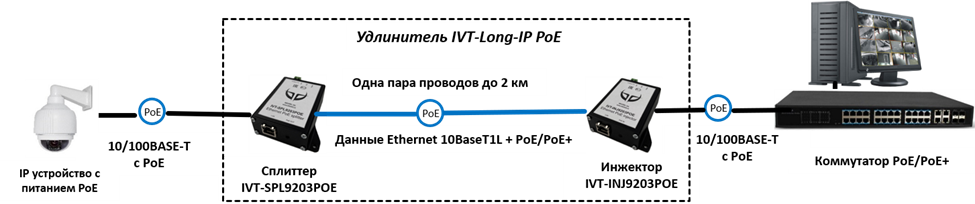

Рис. Пример работы комплекта инжектор-сплиттер Удлинителя IVT-Long-IP PoE

При этом инжектор удлинителя располагается в базовой сети Ethernet и подключается к коммутатору c портами PoE/PoE+, а сплиттер удлинителя и подключаемое к нему сетевое устройство получают питание PoE вместе с данными Ethernet по линии от инжектора. Максимальная поддерживаемая мощность PoE 30 Вт.

Технологии

Удлинитель IVT-Long-IP PoE при передаче данных работает по технологии промышленного однопарного SPE Ethernet в соответствии со стандартом IEEE 802.3cg-2019, что позволяет использовать любую двухпроводную линию в любой полярности и обеспечивать фиксированную скорость передачи данных 10Mb/s Full Duplex на всем ее протяжении. Передача мощности осуществляется в соответствии со стандартами PoE IEEE 802.3af/at. Максимальное расстояние передачи данных и питания зависит от толщины проводников в линии и составляет до 2 км. для проводов с диаметром 0,9 мм. (коаксиальный кабель SAT-703), и до 1 км. для одной пары проводов с диаметром 0.51 мм. (UTP 5,6 cat). При этом мощность PoE по коаксиальному кабелю на расстоянии 2 км. составит 6Вт, на расстоянии 1100 метров – 12Вт, на расстоянии 600 метров – 18Вт.

Ключевые характеристики IVT-Long-IP PoE

• Удлинитель Ethernet и питания PoE по двум проводам до 2км
• Фиксированная скорость в линии передачи 10 Mb/s Full Duplex
• Максимальная поддерживаемая мощность PoE 30 Вт
• Настройка комплекта на линию – практически мгновенная и полностью автоматическая
• Автоматическое определение PoE устройств
• Не зависит от полярности проводов по линии
• Поддержка стандартов IEEE 802.3TM, 802.3cg-2019, 802.3af/at
• Индикация передачи данных и питания
• Вход инжектор/выход сплиттера – интерфейсы 10/100BASE-TX+PoE (разъемы RJ-45)
• Подсоединение линии - однопарный клеммный разъем
• Промышленный температурный диапазон: -40…+85° C

Преимущества IVT-Long IP PoE:

Подключение PoE-устройств до 2 км. по двум проводам

С помощью удлинителей IVT-Long-IP PoE по одной паре проводов могут быть подключены и обеспечены питанием на дальнем расстоянии сетевые PoE/PoE+ устройства, такие как IP-камеры, IP-контроллеры, IP-датчики и т.п.

Расстояние передачи данных и питания зависит от диаметра проводников, необходимой мощности полезной нагрузки и составляет до 2 км. для проводов с диаметром 0,9 мм. (коаксиальный кабель SAT-703), до 1 км. для пары проводов с диаметром 0.52 мм. (UTP 5,6 cat):

Таблица.  Расстояние передачи данных Ethernet и питания PoE с помощью удлинителя IVT-Long-IP PoE по различным парам проводов.

Мгновенное подключение PoE-устройств

В отличие от других устройств для передачи Ethernet по двум проводам комплект Удлинителя IVT-Long-IP PoE обеспечивает подключение инжектора к сплиттеру за несколько миллисекунд в полностью автоматическом режиме и тем самым запитывание PoE устройства и обмен с ним данными Ethernet происходит в незаметный для глаза интервал времени, т.е. практически мгновенно.

Простая IP- модернизация

С помощью удлинителей IVT-Long-IP PoE по уже проложенным и существующим коаксиальным кабелям, витым парам и др. проводам в рамках модернизации старых систем могут быть подключены новые IP-камеры, новые IP-контроллеры, новые элементы охранной сигнализации, систем освещения и различные датчики IoT.

Простое управление

В устройствах IVT-Long-IP PoE расположены индикаторы, которые информируют пользователей о состоянии устройств и упрощают процесс поиска и устранения неисправности.

Высокая надежность

Удлинители IVT-Long IP PoE обладают режимом диагностики целостности кабеля линии передачи, что обеспечивает максимальную отказоустойчивость при эксплуатации даже в тяжелых условиях. Также в удлинителе предусмотрена функции защиты от превышения максимального напряжения на выходе и короткого замыкания в линии. Кроме того, удлинитель оборудован встроенными элементами защиты от наводимых помех.

Экономия средств

Применение удлинителей IVT-Long-IP PoE открывает новые, ранее не доступные варианты построения сетей Ethernet и подключения удаленных IP-устройств и при этом позволяет существенно сэкономить время и денежные средства при внедрении.

Многолетний опыт разработки и производства позволяет компании ИНФОТЕХ гарантировать высокий уровень качества и надежности выпускаемого оборудования, а также обеспечить поставку оборудования в любом количестве и в срок.

По вопросам приобретения оборудования обращайтесь к нашим менеджерам ТД «Русичи» .
